WAVESHARE Kamera IMX219 8MP IR Dla Jetson Nano i AI Projekty 160° FOV

WAVESHARE IMX219-160IR — Moduł Kamery 8MP z Podczerwienią dla Jetson Nano, 160° FOV, Projekty AI

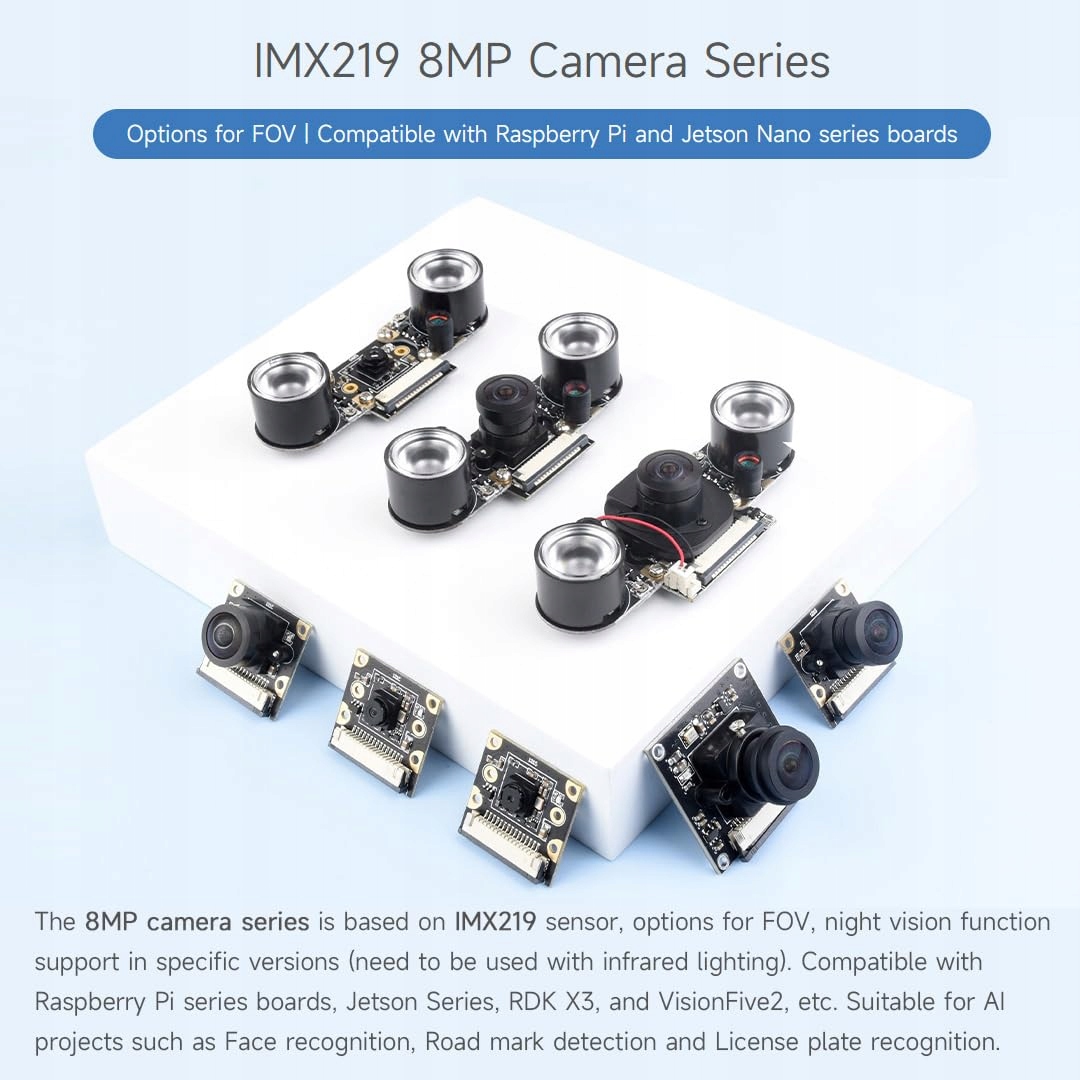

WAVESHARE IMX219-160IR to moduł kamery ze zintegrowanym sensorem IMX219 o rozdzielczości 8 megapikseli, zaprojektowany do współpracy z Jetson Nano Developer Kit oraz Compute Module 3/3+. Ten sensor kamery do projektów AI oferuje szeroki kąt widzenia 160° i wsparcie dla widzenia nocnego przy podłączeniu diod podczerwieni. Idealny do budowy własnych systemów rozpoznawania twarzy, odczytu tablic rejestracyjnych czy detekcji oznakowania drogowego.

⭐ Najważniejsze cechy

• Sensor IMX219 o rozdzielczości 8 megapikseli (3280 × 2464 px)
• Kąt widzenia 160° (po przekątnej) — szeroki obszar obserwacji
• Ogniskowa 3,15 mm i przysłona F2,35 — dobra czułość w słabym oświetleniu
• Wsparcie widzenia nocnego po podłączeniu zewnętrznych diod podczerwieni
• Zgodność z Jetson Nano Developer Kit i Compute Module 3/3+
• 4 otwory montażowe ułatwiające mocowanie w obudowie projektu
• Wyjście zasilania 3,3V — możliwość zasilenia diody podczerwieni lub lampy doświetlającej

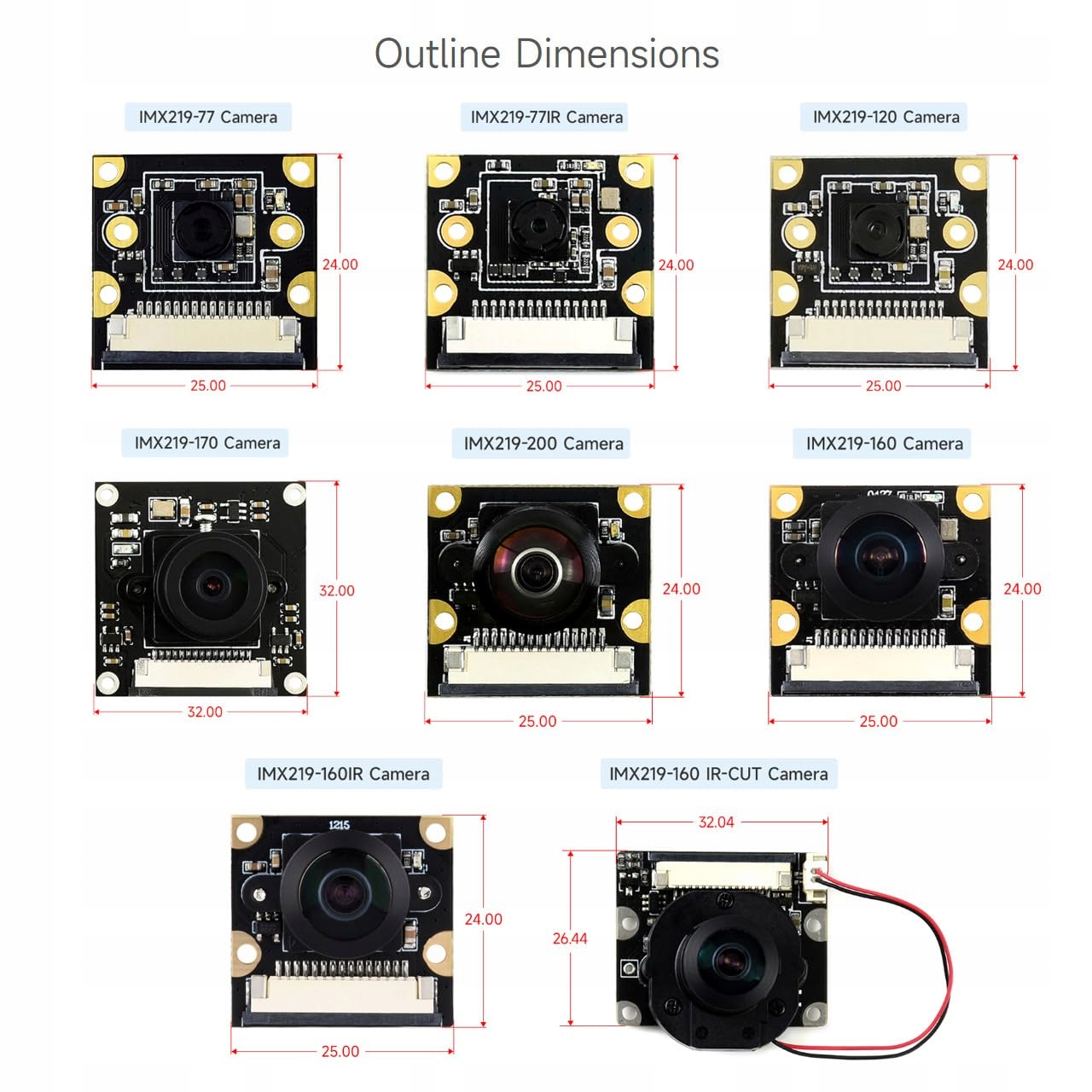

• Kompaktowe wymiary płytki — 25 × 24 mm, waga zaledwie 10 g

🎯 Kiedy się przyda?

• Budowa własnego systemu rozpoznawania twarzy opartego na Jetson Nano
• Projekt odczytu tablic rejestracyjnych lub detekcji oznakowania drogowego
• Monitoring nocny z wykorzystaniem dodatkowych diod podczerwieni
• Prototypowanie urządzeń AI wymagających szerokiego kąta widzenia
• Zajęcia edukacyjne i projekty hobbystyczne z zakresu widzenia komputerowego

🚗 Sensor obrazu i rozdzielczość

Sercem modułu jest sensor IMX219 o rozdzielczości 8 megapikseli, rejestrujący obraz w rozdzielczości 3280 × 2464 pikseli. Sama płytka kamery ma wymiary zaledwie 25 × 24 mm, co pozwala na łatwą integrację w niewielkich obudowach projektów opartych na płytkach jednopłytkowych.

🔋 Optyka i kąt widzenia

Obiektyw ma rozmiar matrycy 1/4 cala, przysłonę F2,35 oraz ogniskową 3,15 mm, co przekłada się na kąt widzenia po przekątnej wynoszący aż 160° przy dystorsji poniżej 14,3%. Taki szeroki kąt pozwala objąć obrazem duży obszar bez konieczności stosowania dodatkowych soczewek.

💡 Widzenie nocne i podczerwień

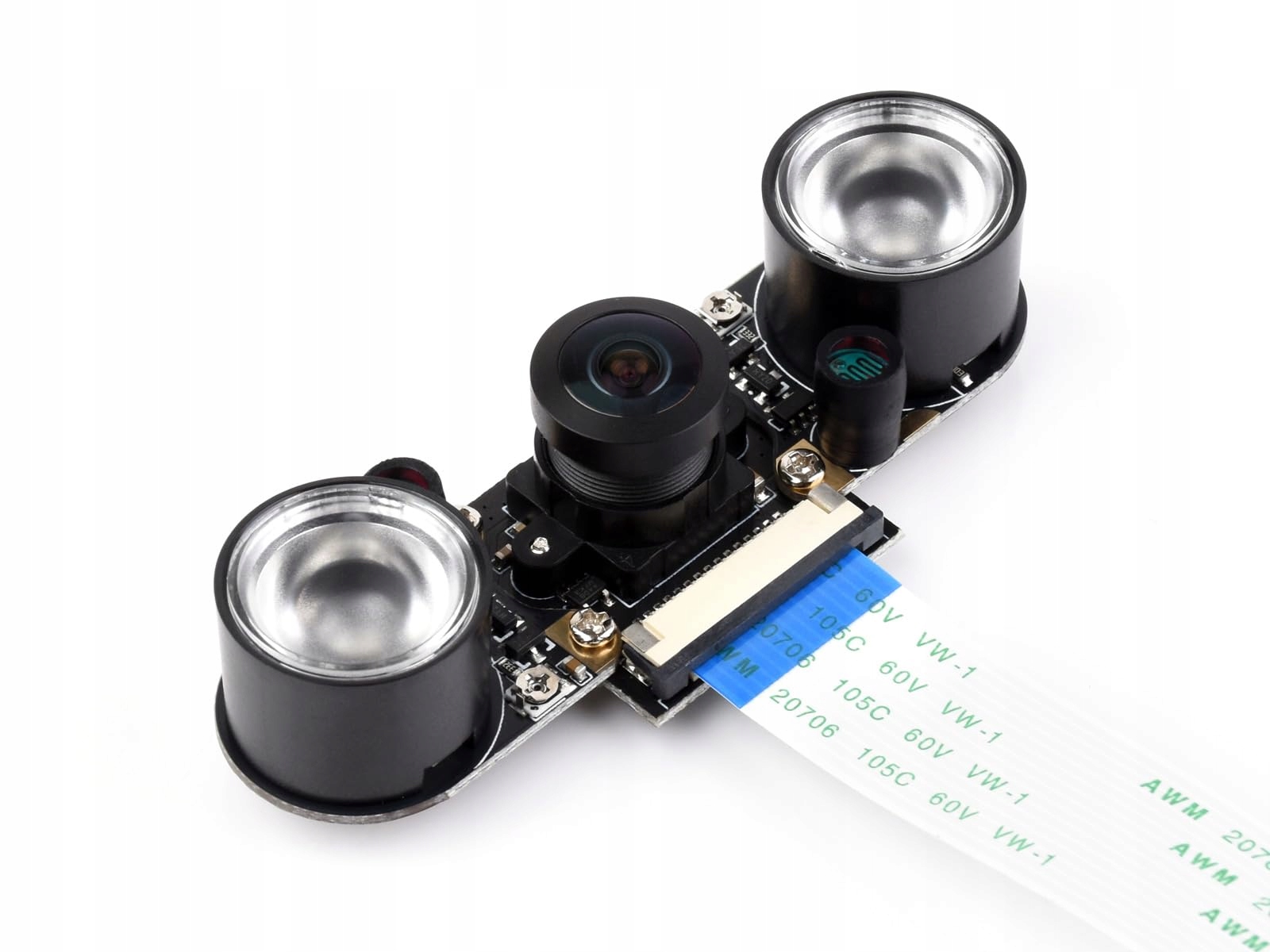

Moduł obsługuje widzenie nocne po podłączeniu zewnętrznych diod podczerwieni (IR) i/lub lampy doświetlającej. Płytka udostępnia wyjście zasilania 3,3V, umożliwiające bezpośrednie zasilenie takich diod bez dodatkowego źródła prądu.

🛡️ Montaż i zastosowania AI

Kamera ma 4 otwory montażowe, ułatwiające przymocowanie jej w obudowie własnego projektu. W połączeniu z komputerem AI Jetson Nano, moduł sprawdza się w projektach takich jak rozpoznawanie twarzy, detekcja oznakowania drogowego czy rozpoznawanie tablic rejestracyjnych.

🔌 Kompatybilność

Moduł jest w pełni kompatybilny z Jetson Nano Developer Kit oraz Jetson Nano Compute Module 3 i 3+. Wymaga podłączenia do złącza kamery CSI na płytce nośnej — nie działa jako samodzielne urządzenie ani jako kamera sieciowa IP; jest komponentem elektronicznym przeznaczonym do integracji z komputerem jednopłytkowym.

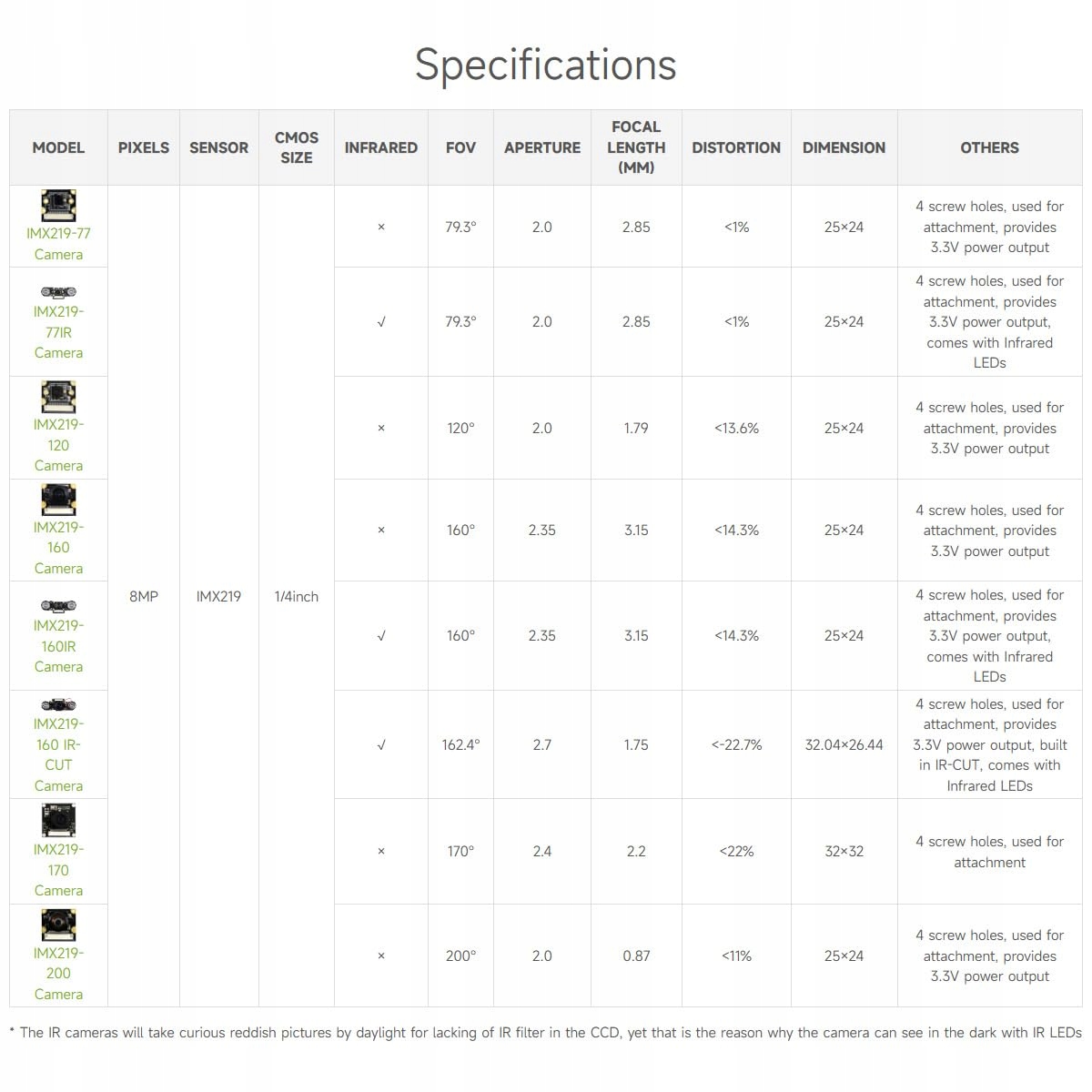

📋 Specyfikacja techniczna

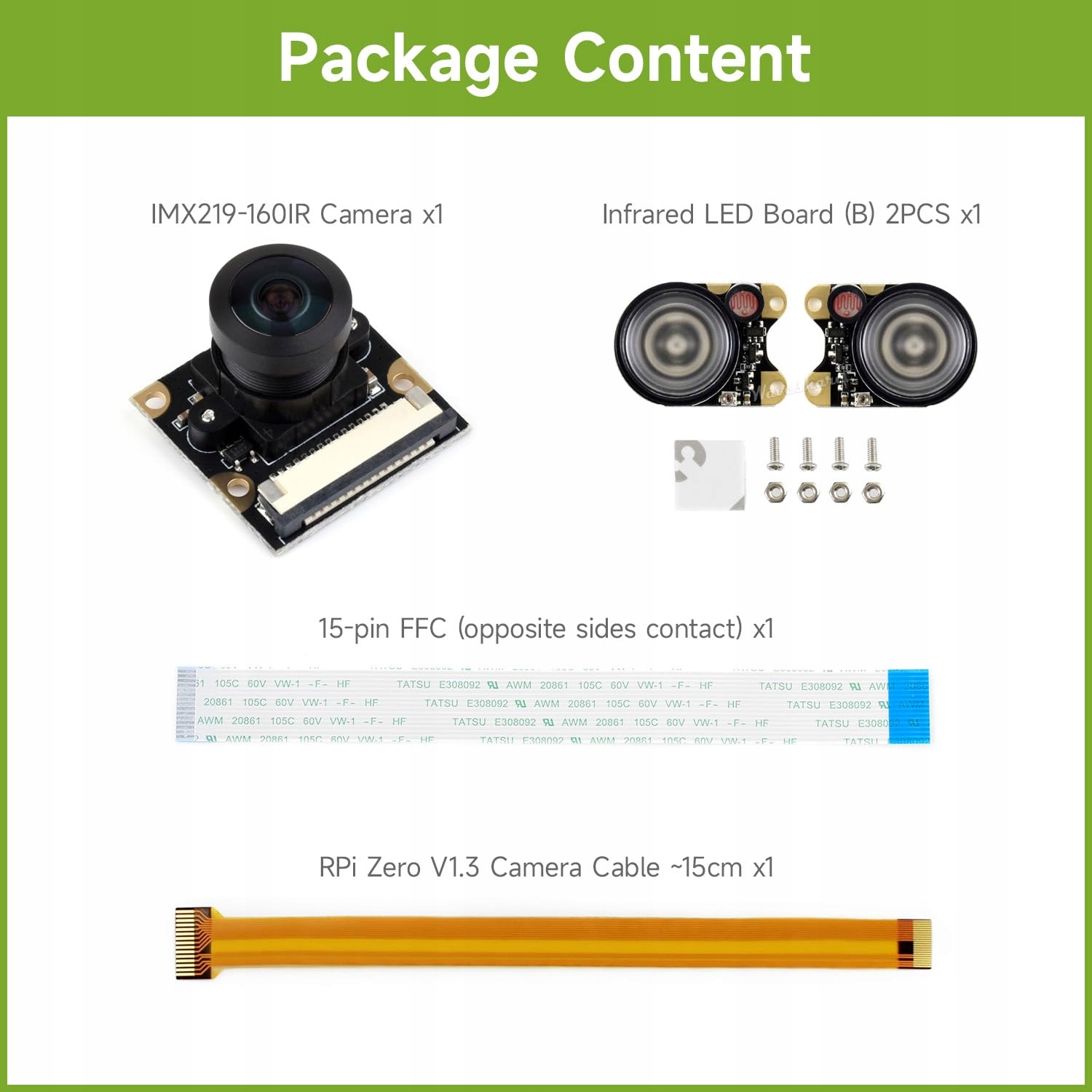

📦 Zawartość zestawu

• 1× Moduł kamery Waveshare IMX219-160IR
• Obudowa kamery i akcesoria montażowe

🛠️ Jak zainstalować kamerę Waveshare?

• Krok 1: Wyłącz zasilanie płytki Jetson Nano przed podłączeniem kamery

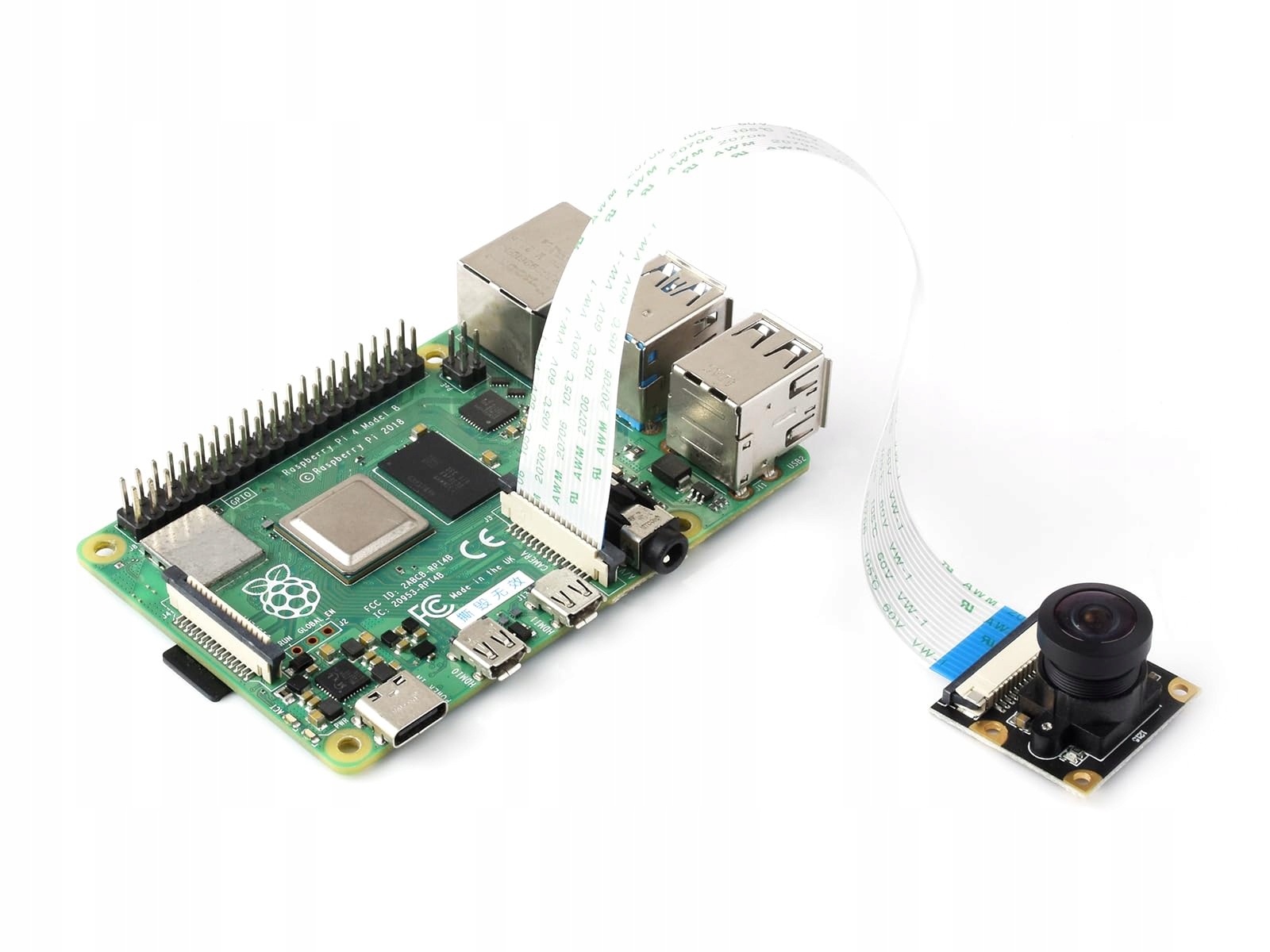

• Krok 2: Podłącz taśmę kamery do złącza CSI na płytce Jetson Nano Developer Kit lub Compute Module
• Krok 3: Przymocuj kamerę w obudowie projektu, wykorzystując 4 otwory montażowe
• Krok 4: W razie potrzeby podłącz diody podczerwieni do wyjścia zasilania 3,3V dla widzenia nocnego
• Krok 5: Uruchom Jetson Nano i skonfiguruj sterowniki kamery w systemie
• Krok 6: Przetestuj obraz w wybranym oprogramowaniu do rozpoznawania obrazu lub AI

⚠️ Bezpieczeństwo i pielęgnacja

Moduł kamery zawiera wrażliwą elektronikę — przed podłączeniem odłącz zasilanie płytki bazowej i zachowaj ostrożność przed wyładowaniami elektrostatycznymi. Soczewkę czyść wyłącznie suchą, miękką ściereczką do optyki, unikając nacisku na sam sensor.

👤 Dla kogo

• Twórcy projektów AI i widzenia komputerowego — gotowy sensor kompatybilny z Jetson Nano
• Hobbyści elektroniki — kompaktowy moduł łatwy do wbudowania we własne urządzenie
• Studenci i osoby uczące się programowania AI — praktyczna platforma do nauki rozpoznawania obrazu
• Twórcy systemów monitoringu DIY — obsługa widzenia nocnego przy podłączeniu diod IR
• Sprawdzi się też jako element większego projektu — np. inteligentnej kamery parkingowej lub systemu detekcji

❓ Najczęściej zadawane pytania (FAQ)

Czy ta kamera działa samodzielnie, bez komputera?

Nie, moduł wymaga podłączenia do płytki Jetson Nano Developer Kit lub Compute Module 3/3+ przez złącze CSI — to komponent do integracji z komputerem jednopłytkowym, a nie samodzielna kamera sieciowa.

Jaka jest rozdzielczość i jaki sensor zastosowano?

Kamera wykorzystuje sensor IMX219 o rozdzielczości 8 megapikseli, rejestrujący obraz w 3280 × 2464 pikselach.

Czy kamera obsługuje widzenie nocne?

Tak, po podłączeniu zewnętrznych diod podczerwieni do wbudowanego wyjścia zasilania 3,3V, moduł obsługuje widzenie nocne.

Jaki kąt widzenia oferuje ten moduł?

Obiektyw zapewnia kąt widzenia po przekątnej 160°, przy dystorsji poniżej 14,3% — to szeroki kąt odpowiedni do monitorowania większych obszarów.

Do jakich projektów AI nadaje się ta kamera?

W połączeniu z Jetson Nano moduł sprawdza się m.in. w projektach rozpoznawania twarzy, odczytu tablic rejestracyjnych oraz detekcji oznakowania drogowego.

Jak przymocować kamerę w obudowie projektu?

Płytka ma 4 otwory montażowe, które pozwalają na trwałe przymocowanie kamery w dowolnej obudowie własnego projektu.

Czy moduł wymaga zasilania bateryjnego?

Nie, kamera jest zasilana bezpośrednio z płytki Jetson Nano przez złącze CSI i nie wymaga osobnych baterii.
