REV AquaForm to natynkowy włącznik krzyżowy o stopniu ochrony IP44, przeznaczony do wilgotnych i narażonych na zachlapanie pomieszczeń. Ten łącznik krzyżowy, nazywany też przełącznikiem krzyżowym lub włącznikiem schodowym rozszerzonym, jest jednobiegunowy, pracuje przy napięciu 230V~ i prądzie do 10A. Kolor szary, obudowa z tworzywa sztucznego o połysku z matową pokrywą. Idealny do piwnic, warsztatów, garaży, hal i obór.

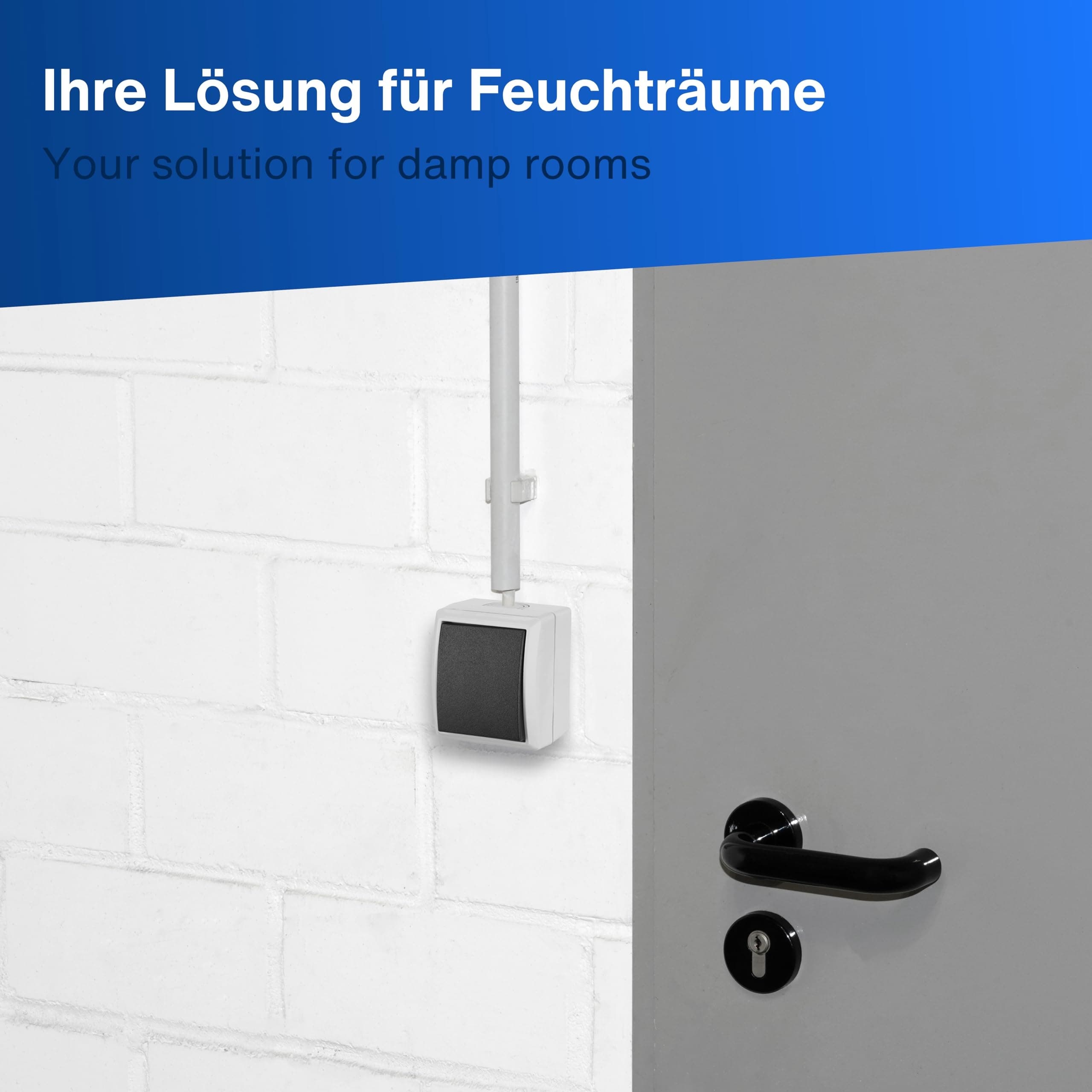

Włącznik REV AquaForm posiada stopień ochrony IP44, co oznacza odporność na zachlapanie wodą z dowolnego kierunku oraz ochronę przed ciałami obcymi o wielkości powyżej 1 mm. Dzięki temu sprawdza się w pomieszczeniach o podwyższonej wilgotności — piwnicach, garażach, warsztatach, halach czy oborach, a także w chronionych strefach zewnętrznych.
Łącznik krzyżowy montuje się pomiędzy dwoma istniejącymi łącznikami schodowymi (Wechselschalter), umożliwiając sterowanie tym samym odbiornikiem — na przykład lampą — z trzech lub więcej punktów. To rozwiązanie stosuje się wtedy, gdy standardowy obwód dwupunktowy trzeba rozbudować o kolejne miejsce włączania i wyłączania światła.
Łącznik pracuje przy napięciu 230V~ (zgodność z siecią 220-240V, 50Hz) i obsługuje prąd znamionowy do 10A, co odpowiada mocy do 2300 W. Wykonanie jednobiegunowe (1-polig) oraz brak wtyczki (montaż bezpośrednio do przewodów instalacji) czynią go typowym łącznikiem instalacyjnym do zabudowy natynkowej.

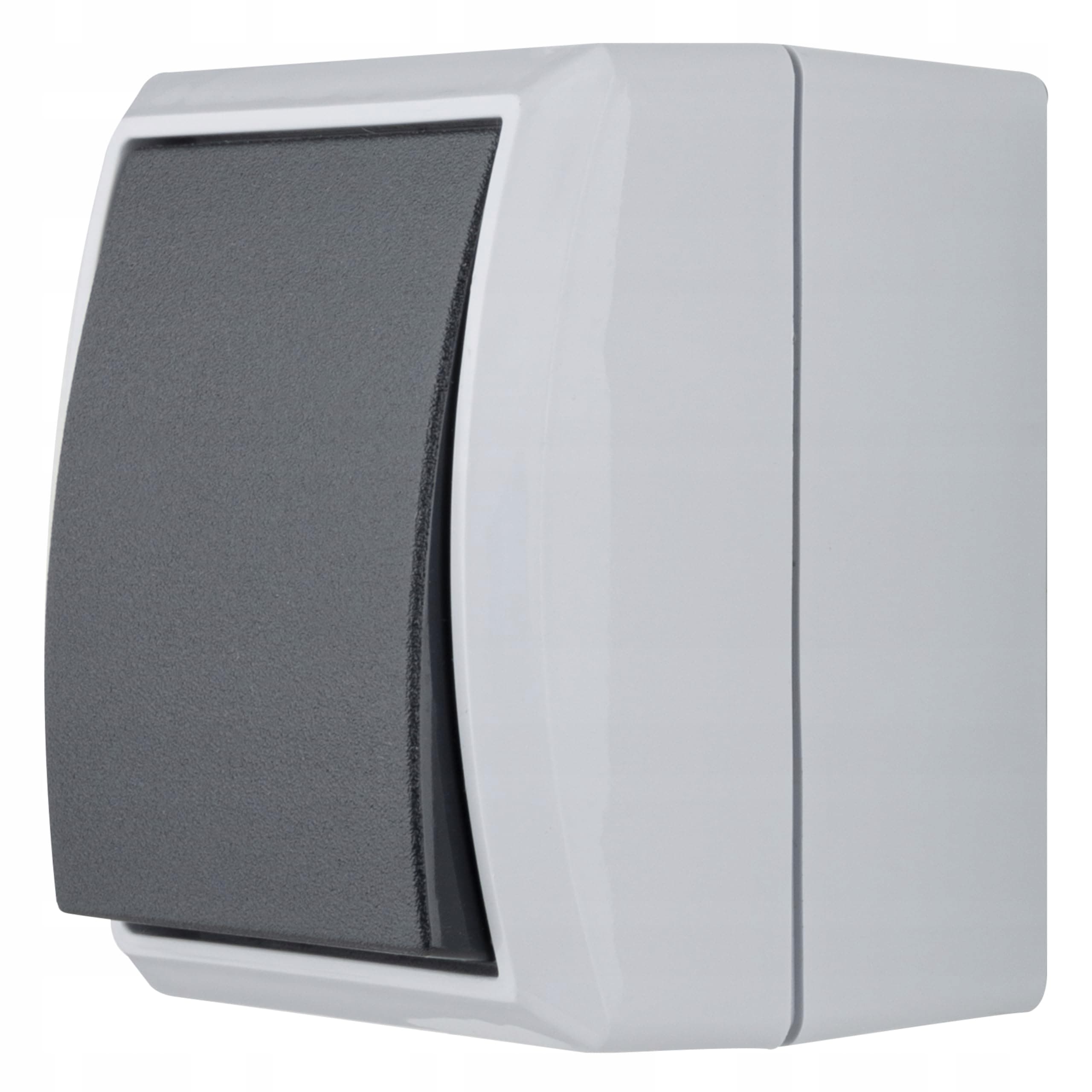

Włącznik montuje się natynkowo (Aufputz), bez konieczności wcinania puszki w ścianę. Obudowa o wymiarach 78 x 68 x 59 mm i wadze 89 g ma błyszczący korpus i matową pokrywę w kolorze szarym, co pozwala na estetyczny montaż w pomieszczeniach gospodarczych i technicznych.
Włącznik przeznaczony jest do urządzeń zasilanych standardowym napięciem 230V~ przy 10A, z typowym przewodem lub wtyczką zasilającą. Montaż wymaga istniejącego obwodu z dwoma łącznikami schodowymi (Wechselschaltung) — łącznik krzyżowy instaluje się pomiędzy nimi jako punkt pośredni.
| Producent | REV Ritter GmbH |
|---|---|
| Marka | REV AquaForm |
| Model / nr części | 0510295777 |
| Typ | Włącznik krzyżowy, 1-polig |
| Stopień ochrony | IP44 |
| Napięcie | 230V~ (220-240V, 50Hz) |
| Prąd znamionowy | 10 A |
| Moc maksymalna | 2300 W |
| Montaż | Natynkowy (Aufputz) |

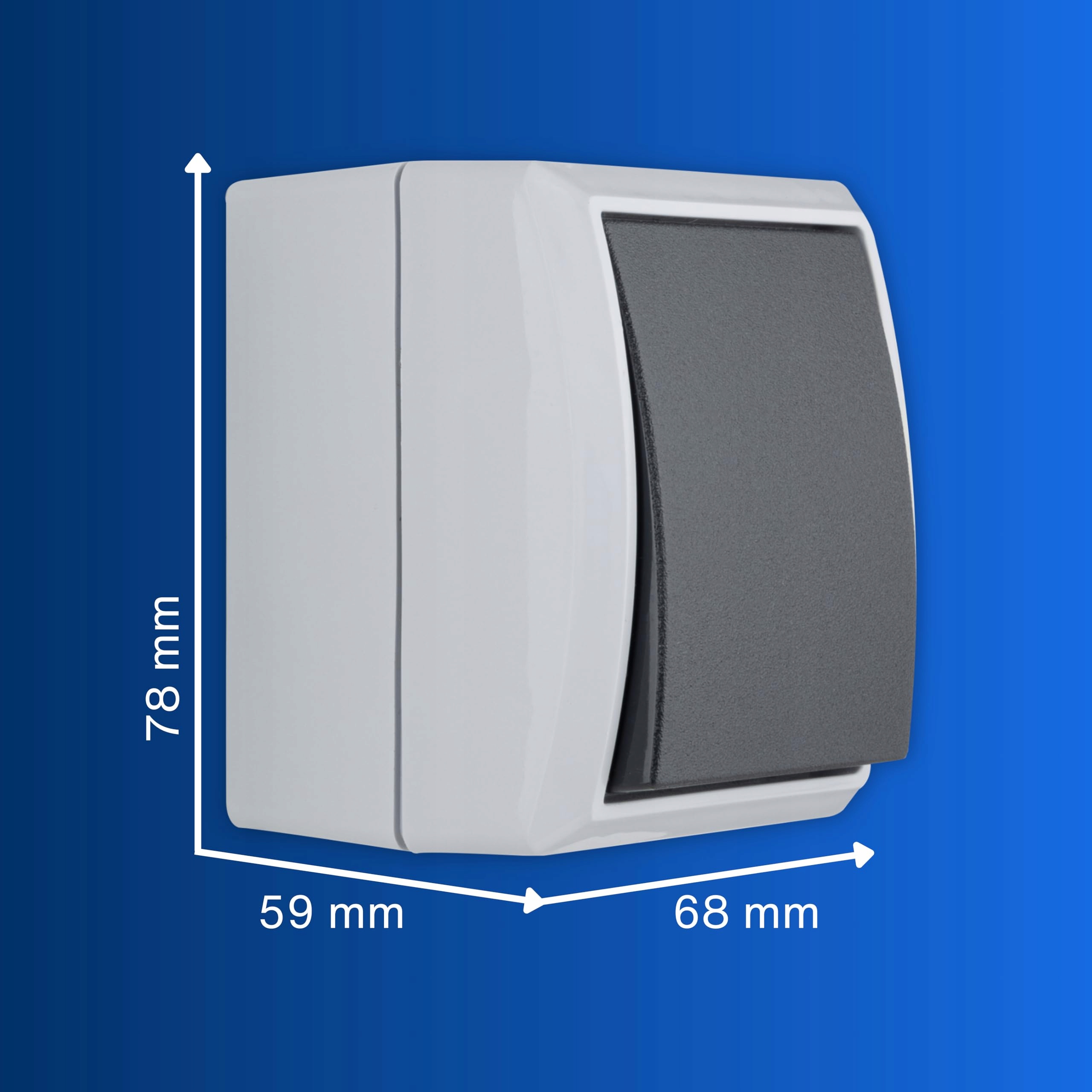

| Wymiary | 78 x 68 x 59 mm (dł. x szer. x wys.) |
| Waga | 89 g |
| Materiał obudowy | Tworzywo sztuczne |
| Kolor | Szary |
Montaż i podłączenie łącznika do instalacji elektrycznej powinno wykonać osoba z odpowiednimi uprawnieniami elektrycznymi, po uprzednim odłączeniu zasilania. Mimo stopnia ochrony IP44 łącznik nie jest przeznaczony do zanurzenia w wodzie ani bezpośredniego kontaktu ze strumieniem wody.
IP44 oznacza odporność na zachlapanie wodą z dowolnego kierunku oraz ochronę przed ciałami obcymi większymi niż 1 mm, co czyni łącznik odpowiednim do wilgotnych pomieszczeń, ale nie do bezpośredniego zanurzenia w wodzie.
Nie bezpośrednio — łącznik krzyżowy montuje się pomiędzy dwoma istniejącymi łącznikami schodowymi (Wechselschaltung), rozszerzając sterowanie o dodatkowy, trzeci punkt włączania.
Łącznik obsługuje prąd do 10 A przy napięciu 230V~, co odpowiada maksymalnej mocy około 2300 W.
Włącznik REV AquaForm przeznaczony jest do montażu natynkowego (Aufputz), co oznacza mocowanie bezpośrednio na powierzchni ściany, bez konieczności wcinania puszki instalacyjnej.
Ze względu na stopień ochrony IP44 łącznik sprawdza się w piwnicach, garażach, warsztatach, halach, oborach oraz chronionych strefach zewnętrznych narażonych na wilgoć i zachlapania.
Łącznik waży 89 g i ma wymiary 78 x 68 x 59 mm (długość x szerokość x wysokość), co czyni go kompaktowym elementem instalacji natynkowej.
Nie, łącznik nie posiada wtyczki — podłącza się go bezpośrednio do przewodów instalacji elektrycznej zgodnie ze schematem obwodu krzyżowego.
